Основная информация о D4056

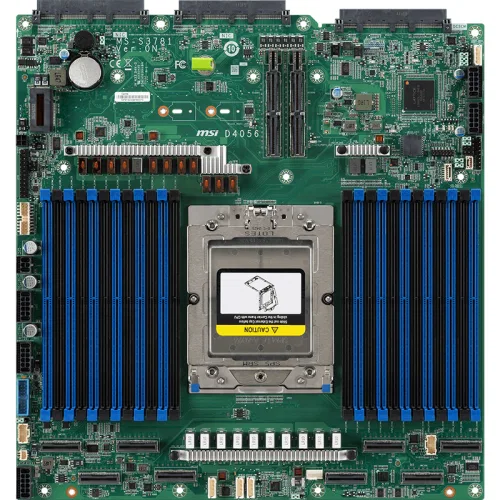

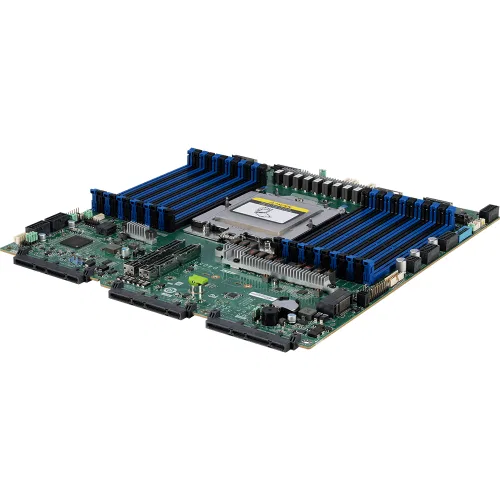

MSI D4056 - серверная материнская плата формата DC-MHS M-DNO Type-4 HPM, рассчитанная на установку одного процессора AMD EPYC 9004 или 9005 серии. Решение ориентировано на серверные системы с высокой плотностью вычислений, большим объемом памяти и развитой инфраструктурой подключения, где важны стабильность, управляемость и поддержка современных серверных интерфейсов. Плата подходит как основа для узлов в серверных шасси и в инфраструктуре дата-центров, где требуется предсказуемая работа платформы и возможность централизованного администрирования.
Плата выполнена в размере 305.95 x 295 мм и использует сокет LGA6096 (Socket SP5). Конфигурация памяти включает 24 слота DDR5 DIMM, 12 каналов на 2DPC, поддержку RDIMM и RIMM-3DS, а также частоту до 5200 MT/s при 1DPC и 4400 MT/s при 2DPC. Для процессора заявлен TDP до 500 Вт, что позволяет применять плату в серверных платформах с высокой постоянной нагрузкой.
Для накопителей предусмотрены 2 порта M.2 2280/22110 PCIe 3.0 x2 NVMe и 2 порта E1.S 9,5 мм PCIe 5.0 x4, а для расширения - 2 слота PCIe 5.0 x16 SFF-TA-1033 MXIO, 8 разъемов PCIe 5.0 x8 MCIO 8i и слот PCIe 5.0 x16 OCP 3.0 с поддержкой NCSI. Дополнительно предусмотрены сервисные разъемы, питание по PICPWR, USB 3.0 и поддержка управления сервером через DC-SCM module MGT1.
Ключевые особенности
- Форм-фактор: DC-MHS M-DNO Type-4 HPM.
- Процессорная платформа: 1 x AMD EPYC 9004/9005 Series, до TDP 500 Вт.
- Сокет: LGA6096 (Socket SP5).
- Память: 24 x DDR5 DIMM, 12 каналов, RDIMM / RIMM-3DS, до 5200 MT/s.
- Накопители: 2 x M.2 2280/22110 PCIe 3.0 x2 NVMe и 2 x E1.S 9,5 мм PCIe 5.0 x4.
- Слоты расширения: PCIe 5.0 x16 SFF-TA-1033 MXIO, PCIe 5.0 x8 MCIO 8i, PCIe 5.0 x16 OCP 3.0.
- Управление сервером: DC-SCM module MGT1, ASPEED AST2600, AMI MegaRAC, IPMI 2.0, DMTF Redfish API.
- Безопасность: chassis intrusion, TPM 2.0, ASPEED AST1060 Hardware Root of Trust.
- Сертификация: CE, FCC Class A.
- Питание: 5 x 12-pin PICPWR, 1 x 6-pin PICPWR, 1 x 4-pin power connector for PCIe slot power supply.
Применение
Плата подходит для серверных платформ и вычислительных узлов, где требуется поддержка современных процессоров AMD EPYC, высокая плотность памяти DDR5, NVMe-хранилище и расширение через PCIe 5.0. Ее используют в корпоративных и дата-центровых конфигурациях, где важны удаленное управление, контроль состояния системы и возможность гибкой интеграции в серверное шасси.
Набор интерфейсов позволяет строить узлы для сервисных приложений, виртуализации, хранения данных и вычислительных задач. Наличие специальных разъемов для управления, охлаждения и фронтальной панели упрощает встраивание платы в серверную архитектуру без искажения ее исходной конфигурации.
Основные характеристики
- USB: 1 x 20-pin header для 2 портов USB 3.0.
- Внутренние разъемы: edge slot для DC SCM2.0 module (MGT1), buzzer, chassis intrusion header, 4 x I2C headers, 2 x DC MHS Control Panel Header, 1 x 4-pin header для датчика утечки жидкостного охлаждения, 2 x 4-pin FAN headers.
- Серверное управление: ASPEED AST2600, AMI MegaRAC, dual BIOS, dual BMC, eMMC для local BMC storage media.
- Максимальная емкость на модуль: 256 GB (RDIMM), 64 GB (MRDIMM).
- Температура эксплуатации: 0 °C ~ 35 °C.
- Температура хранения: -20 °C ~ 70 °C.
- Влажность хранения: 5% ~ 85% без конденсации.
